HMI vs SCADA: czym się różnią i kiedy które rozwiązanie wybrać?

Jeśli zdarza Ci się pomylić HMI ze SCADA, możesz niechcący kupić system, który dobrze wygląda na ekranie, ale nie rozwiązuje problemów Twojej produkcji. HMI to interfejs do obsługi maszyny lub fragmentu linii. Z kolei SCADA to system do nadzoru, zbierania danych, alarmowania i kontroli procesu w szerszej skali.

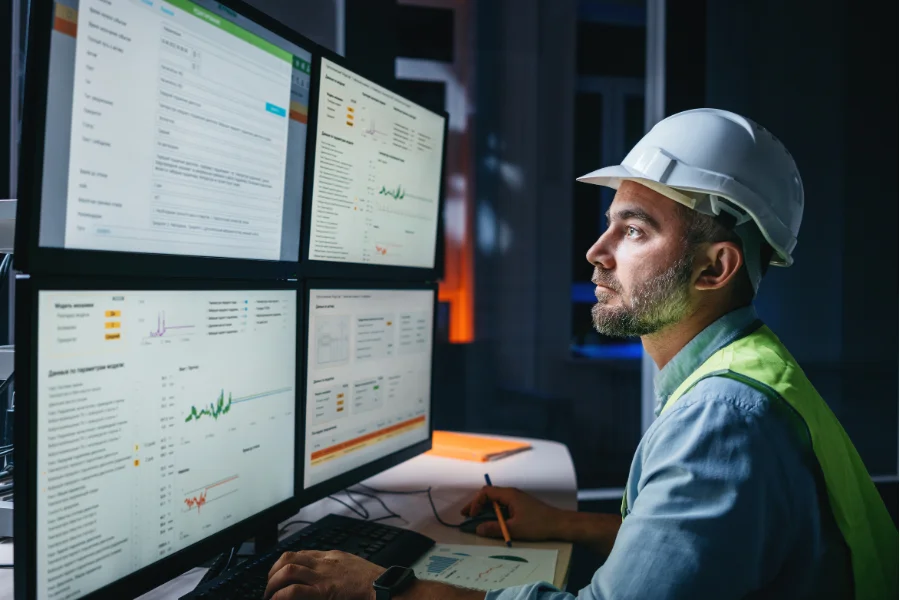

Porównanie HMI vs SCADA należy zacząć od ustalenia czy chcesz obsługiwać pojedynczą maszynę, czy nadzorować cały proces.

HMI pozwala operatorowi obsłużyć maszynę, SCADA pozwala zespołowi nadzorować proces, analizować dane i szybciej reagować na problemy.

HMI, czyli Human Machine Interface, to ekran lub aplikacja, przez którą człowiek komunikuje się z maszyną, urządzeniem albo fragmentem procesu.

SCADA, czyli Supervisory Control and Data Acquisition, to system do zbierania danych, ich przetwarzania i prowadzenia nadzoru operacyjnego. NIST definiuje SCADA jako system komputerowy zdolny do gromadzenia i przetwarzania danych oraz stosowania kontroli operacyjnej, także na odległość.

Najprościej:

Te systemy często działają razem. HMI może być częścią SCADA, bo operator nadal potrzebuje ekranów do podglądu, obsługi i reakcji.

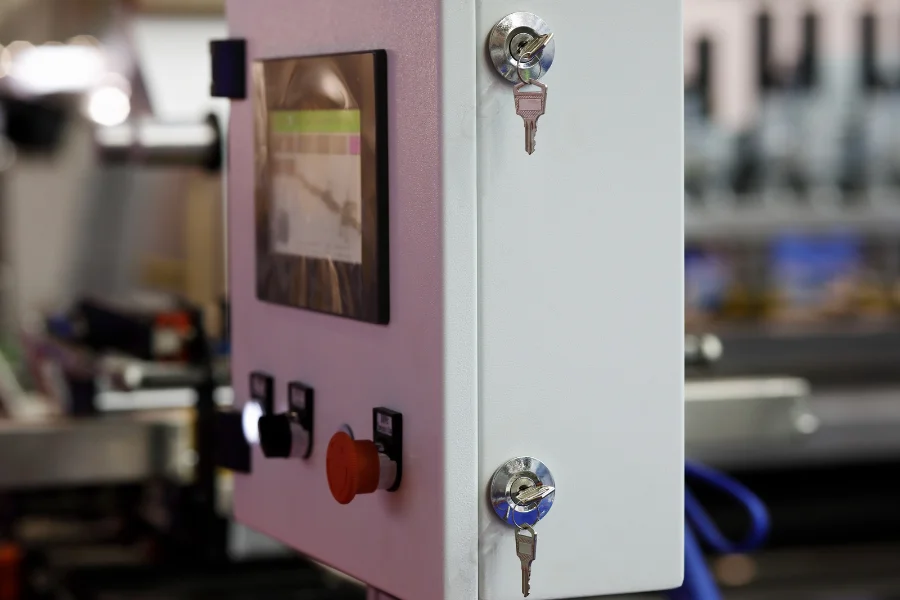

HMI to miejsce kontaktu człowieka z maszyną. Najczęściej jest to panel operatorski przy urządzeniu, ekran dotykowy na linii, komputer stanowiskowy albo aplikacja wizualizacyjna.

Operator używa HMI, żeby:

Przykład: przy mieszalniku panel HMI pokazuje temperaturę, zadaną wartość, prędkość mieszadła, status pracy, alarmy i aktywną recepturę. Taki zakres wystarcza, gdy celem jest wygodna obsługa jednej maszyny.

Dobry ekran HMI nie pokazuje wszystkiego naraz, ale to, co pomaga operatorowi szybko ocenić sytuację i podjąć decyzję. Standard ISA-101 opisuje zasady projektowania interfejsów człowiek-maszyna, w tym układ ekranów, alarmy, poruszanie się po systemie i bezpieczeństwo.

SCADA to system nadzorujący proces szerzej niż pojedyncza maszyna. Zbiera dane ze sterowników PLC, czujników, liczników, paneli HMI i innych systemów nadrzędnych. Pokazuje je w jednym miejscu, zapisuje historię, obsługuje alarmy i pomaga analizować zdarzenia.

SCADA może obejmować:

HMI pokazuje, co dzieje się przy maszynie, a SCADA, co dzieje się w procesie.

Przykład: panel HMI przy etykieciarce pokaże operatorowi błąd czujnika. SCADA może pokazać, że ten sam alarm pojawił się 14 razy w tygodniu, najczęściej na drugiej zmianie, a każde zatrzymanie trwało średnio 6 minut. To już informacja dla utrzymania ruchu, produkcji i osób odpowiedzialnych za wynik linii.

W porównaniu HMI vs SCADA trzeba dodać jeszcze pojęcie PLC.

PLC steruje procesem. Odczytuje sygnały z czujników, wykonuje logikę i steruje urządzeniami.

HMI pokazuje operatorowi dane z PLC i pozwala obsłużyć maszynę.

SCADA zbiera dane z wielu PLC, zapisuje je i pokazuje szerszy obraz procesu.

Na linii rozlewniczej wygląda to tak:

Wybierz HMI, gdy potrzebujesz czytelnego interfejsu do obsługi maszyny.

HMI będzie dobrym wyborem, jeśli:

Przykład: pojedyncza pakowarka. Operator zmienia format, widzi status, potwierdza alarmy i koryguje nastawy. W takim przypadku dobrze zaprojektowane HMI często wystarczy.

Wybierz SCADA, gdy potrzebujesz nadzoru nad procesem, a nie tylko obsługi maszyny.

SCADA będzie właściwym kierunkiem, jeśli:

Przykład: na linii pracuje kilka maszyn. Każda ma własny panel, ale zespół nie widzi szybko, która maszyna zatrzymuje przepływ. Same HMI mogą wtedy nie wystarczyć. SCADA pokaże, gdzie powstał problem, ile trwał postój, jaki alarm go poprzedził i czy sytuacja się powtarza.

SCADA ma też znaczenie w procesach, gdzie parametry wpływają na jakość: w produkcji spożywczej, chemicznej, farmaceutycznej albo energetycznej. Historia temperatury, ciśnienia, przepływu, alarmów i zmian nastaw pomaga sprawdzić warunki produkcji danej partii.

Najczęściej nie. SCADA i HMI zwykle pracują razem. HMI zostaje przy maszynie, bo operator potrzebuje szybkiego kontaktu z urządzeniem. SCADA daje szerszy widok i korzysta z danych z wielu punktów.

Dobra architektura wygląda tak:

Ładna wizualizacja nie wystarczy, jeśli pokazuje złe dane. Najpierw odpowiedz na pytanie: jaką decyzję ma podjąć użytkownik na podstawie tego widoku?

Operator, automatyk, kierownik zmiany i inżynier procesu nie potrzebują tego samego zestawu informacji.

Nie każdy komunikat powinien być alarmem. Lepiej mieć mniej komunikatów, ale takich, które prowadzą do reakcji.

Sam podgląd bieżący nie odpowie na pytanie, co działo się godzinę, dzień albo tydzień wcześniej.

Już na starcie sprawdź, czy dane będą potrzebne w MES, ERP, raportach jakościowych, BI albo systemach utrzymania ruchu.

Zacznij od pięciu pytań:

Nie zaczynaj od wyboru licencji ani dostawcy. Zacznij od krótkiej mapy procesu.

Spisz:

Jeśli po tej analizie widzisz, że problemem nie jest sam panel przy maszynie, tylko brak pełnego obrazu procesu, sprawdź, jak explitia wdraża systemy SCADA w produkcji. Na stronie produktu znajdziesz podejście do podglądu maszyn, alarmów, postojów, zdarzeń i danych procesowych oraz połączenia SCADA z innymi obszarami firmy.

HMI da Ci kontrolę przy maszynie. SCADA da Ci kontrolę nad procesem. Jeśli wiesz, którego poziomu potrzebujesz, łatwiej wybrać system, który naprawdę pomoże Twojej produkcji.

HMI to interfejs operatora do obsługi maszyny lub fragmentu procesu. SCADA to system nadzoru, zbierania danych, alarmowania, wizualizacji i sterowania procesem w większej skali.

Może być. W wielu architekturach HMI działa jako element systemu SCADA, ponieważ operator nadal potrzebuje ekranów do podglądu i obsługi.

Samo HMI zwykle wystarczy przy pojedynczej maszynie lub prostym obszarze, gdzie operator potrzebuje lokalnej obsługi, a firma nie wymaga historii danych, raportów i centralnego nadzoru.

SCADA jest potrzebna, gdy chcesz widzieć proces szerzej: wiele maszyn, linie, alarmy, trendy, historię zdarzeń, raporty i dane dla innych systemów.
